Kim thu sét phát xạ sớm (ESE) 25μs

Nhãn hiệu

ADEE DEFYSTORM

Mô tả/ ứng dụng

Kim thu sét phát xạ sớm (ESE) dùng cho hệ thống bảo vệ chống sét chủ động bên ngoài

Thông tin liên hệ

Tên liên hệ: Bagacorp Việt Nam

Di động: 0965 562 606

Email: bagacorpvn@gmail.com

Tên liên hệ: Hotline

Di động: 0948 795 155

Email: bagavietnam@gmail.com

Chi tiết sản phẩm dịch vụ

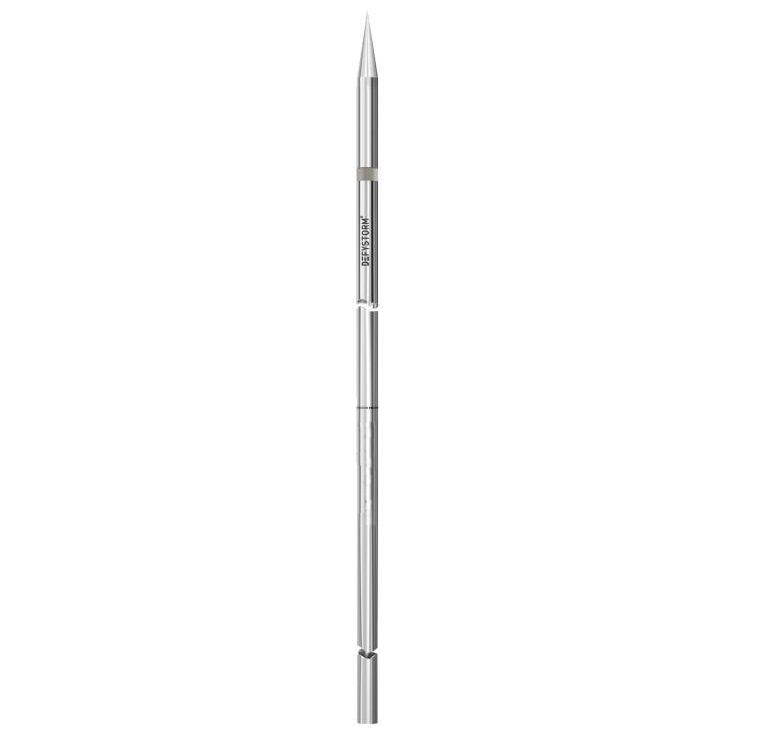

ADEE DEFYSTORM | PARCAP6TS2I: Kim thu sét phát xạ sớm (ESE) 25μs | FT-91126 / Defystorm

1. Mô tả sản phẩm

Kim thu sét phát xạ sớm (ESE) dùng cho hệ thống bảo vệ chống sét chủ động bên ngoài.

Thời gian kích phát dòng tiên đạo: ΔT=25μs
Chất liệu: Đầu kim và thân kim làm bằng thép không gỉ (inox).
Thiết kế: Giảm hiệu ứng hiệu ứng đỉnh nhọn (point effect).
Tiêu chuẩn tuân thủ: Phù hợp với Phụ lục C của tiêu chuẩn NFC17-102 :2011.

Thông số kích thước & phụ kiện đi kèm:

Đường kính tối đa Фmax: 28 mm
Chiều dài: 215 cm (bao gồm đoạn thân bằng thép không gỉ dài 150 cm)
Trọng lượng: 3.5 kg
Phụ kiện kèm theo: Khớp nối (PARFIXC28) dùng cho băng đồng dẹt kích thước 30x2mm hoặc dây dẫn tròn đường kính 8mm.

2. Đặc tính kỹ thuật

Lưu ý: Bán kính bảo vệ dưới đây được tính toán dựa trên tiêu chuẩn NFC17-102:2011 tùy thuộc vào chiều cao lắp đặt và cấp độ bảo vệ chống sét yêu cầu. (Giá trị có thể thay đổi khi công trình thuộc diện điều chỉnh của các quy định đặc biệt khác).

H (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	17	25	34	42	43	44	45	45	45	45	45
LEVEL II	20	29	39	49	49	51	53	54	54	54	54
LEVEL III	23	34	46	57	58	61	63	65	68	70	70
LEVEL IV	26	39	52	65	66	69	72	75	79	84	85

Bảng thông số 1 (Bán kính bảo vệ tính bằng mét)

H (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	10	15	20	25	26	26	27	27	27	27	27
LEVEL II	12	17	23	29	29	30	32	32	33	32	32
LEVEL III	14	20	28	34	35	37	38	39	41	42	42
LEVEL IV	16	23	31	39	40	41	43	45	47	50	51

Bảng thông số 2 (Bán kính bảo vệ tính bằng mét)

Nhiệt độ hoạt động: -25 / +85^oC

3. Yêu cầu lắp đặt

Thiết bị phải được lắp đặt cao hơn ít nhất 2 mét so với điểm cao nhất của công trình cần bảo vệ.
Có thể cố định trực tiếp bằng ống ôm (sleeve) hoặc giá đỡ chuyên dụng (đối với tháp chuông nhà thờ hoặc cột đặt biệt) hoặc sử dụng cột gia hạn (2.3m và 5m) kết hợp chân đế 3 càng (vui lòng xem catalogue để biết toàn bộ sản phẩm hiện có).
Theo tiêu chuẩn NFC 17-102:2011, hệ thống lắp đặt này yêu cầu phải có 2 dây thoát sét (dây dẫn xuống đất).
