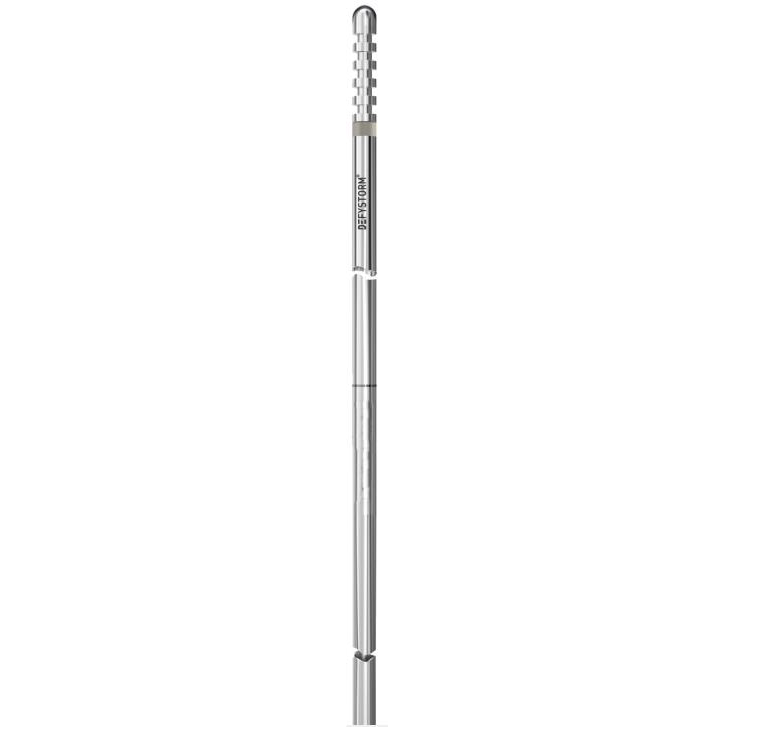

Kim thu sét phát xạ sớm (ESE) 45μs

Nhãn hiệu

ADEE DEFYSTORM

Mô tả/ ứng dụng

Kim thu sét và trục được làm bằng thép không gỉ. Được thiết kế để giảm hiệu ứng điểm

Đơn hàng tối thiểu

Liên hệ

Giao hàng

Liên hệ

Thông tin liên hệ

Tên liên hệ: Bagacorp Việt Nam

Di động: 0965 562 606

Email: bagacorpvn@gmail.com

Tên liên hệ: Hotline

Di động: 0948 795 155

Email: bagavietnam@gmail.com

Chi tiết sản phẩm dịch vụ

ADEE DEFYSTORM | PARCAP6S4I Kim thu sét phát xạ sớm (ESE) 45μs | FT-91146

1. Mô tả

Kim thu sét phát xạ sớm (ESE) để bảo vệ chủ động bên ngoài chống sét, thời gian kích phát ΔT= 45μs. Kim thu sét và trục được làm bằng thép không gỉ.
Được thiết kế để giảm hiệu ứng điểm.
Sản phẩm tuân thủ Phụ lục C của tiêu chuẩn NFC17-102:2011.

Фmax 28mm
Chiều dài 215 cm (với trục thép không gỉ 150cm)
Trọng lượng: 3.5kg
Được giao kèm với đai kẹp PARFIXC28 cho dây dẫn băng phẳng 30x2mm hoặc dây dẫn tròn Ф8mm

2. Tính năng kỹ thuật

Bán kính bảo vệ được liệt kê dưới đây dựa trên tiêu chuẩn NFC17-102 năm 2011 theo chiều cao và cấp độ bảo vệ chống sét yêu cầu*:

Height (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	25	38	50	63	63	64	65	65	65	65	65
LEVEL II	28	43	57	71	71	72	73	74	75	75	75
LEVEL III	32	49	65	81	81	83	85	86	89	90	90
LEVEL IV	36	53	71	89	90	92	95	97	100	104	104

* Giá trị có thể thay đổi khi các cơ sở phải tuân theo các quy định cụ thể.

H (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	15	23	30	38	38	38	39	39	39	39	39
LEVEL II	17	26	34	43	43	43	44	44	45	45	45
LEVEL III	19	29	39	49	49	50	51	52	53	54	54
LEVEL IV	22	32	43	53	54	55	57	58	60	62	63

Nhiệt độ hoạt động: -25/+85^oC

Yêu cầu lắp đặt

Thiết bị phải được lắp đặt ít nhất 2 mét phía trên điểm cao nhất của cấu trúc.
Có thể được gắn trực tiếp bằng một ống tay áo hoặc một giá đỡ thích hợp (cho tháp nhà thờ hoặc cột điện) hoặc nhờ một cột mở rộng (2.3m và 5m) + chân ba (xem danh mục cho tất cả các sản phẩm có sẵn).
Theo tiêu chuẩn NFC 17-102 năm 2011, việc lắp đặt như vậy yêu cầu 2 dây dẫn xuống.
