Kim thu sét phát xạ sớm (ESE) 60μs

Nhãn hiệu

ADEE DEFYSTORM

Mô tả/ ứng dụng

Thiết bị phải được lắp đặt cao hơn ít nhất 2 mét so với điểm cao nhất của công trình

Đơn hàng tối thiểu

Liên hệ

Giao hàng

Liên hệ

Thông tin liên hệ

Tên liên hệ: Bagacorp Việt Nam

Di động: 0965 562 606

Email: bagacorpvn@gmail.com

Tên liên hệ: Hotline

Di động: 0948 795 155

Email: bagavietnam@gmail.com

Chi tiết sản phẩm dịch vụ

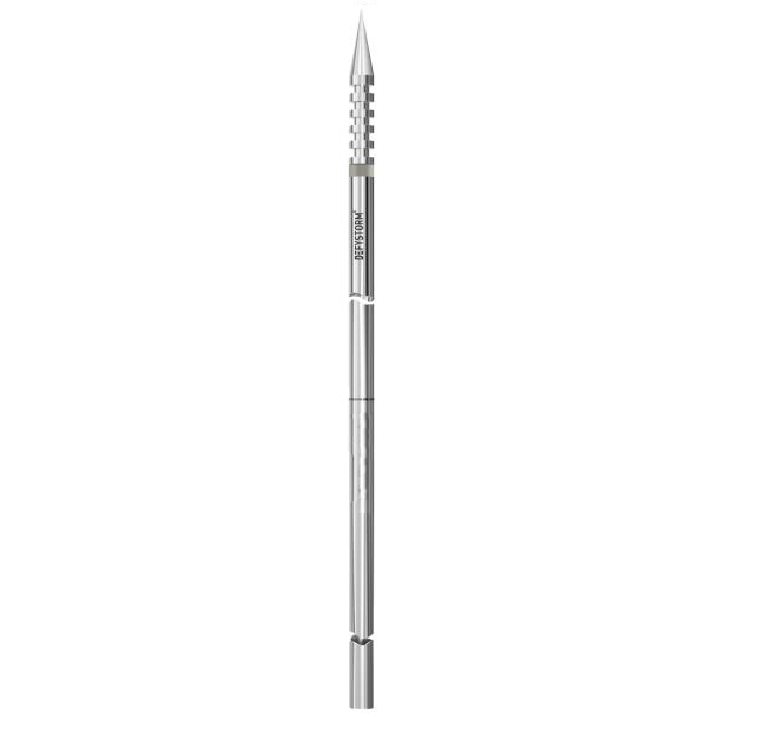

ADEE DEFYSTORM | PARCAP6S61: Kim thu sét phát xạ sớm (ESE) 60μs | FT-91166 / Defystorm®

1. Mô tả sản phẩm

Kim thu sét phát xạ sớm (ESE) dùng cho hệ thống bảo vệ chống sét cấu trúc chủ động bên ngoài.

Thời gian kích phát dòng tiên đạo: ΔT=60μs
Chất liệu: Đầu kim và thân kim làm bằng thép không gỉ (inox).
Thiết kế: Được thiết kế để giảm hiệu ứng đỉnh nhọn (point effect).
Tiêu chuẩn tuân thủ: Phù hợp với tiêu chuẩn NFC17-102 :2011.

2. Kích thước & Trọng lượng:

Đường kính tối đa Фmax 28 mm
Chiều dài: 215 cm (bao gồm đoạn thân bằng thép không gỉ dài 150 cm)
Trọng lượng: 3.5 kg
Phụ kiện kèm theo: Được giao kèm đai kẹp kết nối dùng cho băng đồng dẹt kích thước 30x2mm hoặc dây dẫn tròn đường kính Ф8mm.

3. Đặc tính kỹ thuật

Lưu ý: Bán kính bảo vệ dưới đây được tính toán dựa trên tiêu chuẩn NFC17-102:2011 tùy thuộc vào chiều cao lắp đặt và cấp độ bảo vệ chống sét yêu cầu. (Giá trị có thể thay đổi khi công trình thuộc diện điều chỉnh của các quy định đặc biệt khác).

Height (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	32	48	63	79	79	79	80	80	80	80	80
LEVEL II	34	52	69	86	87	88	89	89	90	90	90
LEVEL III	39	58	78	97	97	99	101	102	104	105	105
LEVEL IV	43	64	86	107	107	109	111	113	116	119	120

Bảng thông số 2 (Bán kính bảo vệ tính bằng mét):

Height (m)	2	3	4	5	6	10	15	20	30	45	60
LEVEL I	19	23	37	47	47	47	48	48	48	48	48
LEVEL II	20	31	41	52	52	53	53	53	54	54	54
LEVEL III	23	35	47	58	58	59	60	61	62	63	63
LEVEL IV	26	38	52	64	64	65	65	68	70	71	72

4. Yêu cầu lắp đặt

Nhiệt độ hoạt động: -25 / +85oC
Thiết bị phải được lắp đặt cao hơn ít nhất 2 mét so với điểm cao nhất của công trình cần bảo vệ.
Có thể cố định trực tiếp bằng ống ôm (sleeve) hoặc giá đỡ chuyên dụng (đối với tháp chuông nhà thờ hoặc cột đặt biệt) hoặc sử dụng cột mở rộng (2.3m và 5m)
kết hợp chân đế 3 càng (vui lòng xem catalogue để biết toàn bộ sản phẩm hiện có).
Theo tiêu chuẩn NFC 17-102:2011, hệ thống lắp đặt này yêu cầu phải có 2 dây. Thoát sét (dây dẫn xuống đất).
